LK-HSPD High Speed InGaAs Photodetector
- רוחב פס רחב, מהירות גבוהה
- משולב Bias-T
- מצומדים DC
- מחבר SMA אטום הרמטית
- זרם כהה נמוך, יחס אות לרעש גבוה.
- גודל קטן.
תיאור המוצר
מודול הגילוי המהיר LK-HSPD מתוכנן להתאים לשימושים דיגיטליים ואנלוגיים כאחד. מודול זה מצויד בפוטודיודה PIN InGaAs בעלת אורך גל תגובה הנע בין 1250 ל-1650 ננומטר, יחד עם האלקטרוניקה התואמת החיונית.
המודול LK-HSPD מסוגל לספק רוחבי פס של 8 גיגה-הרץ, 12 גיגה-הרץ, 18 גיגה-הרץ, 22 גיגה-הרץ ו-30 גיגה-הרץ. פעולת המודול מבוססת על ספק כוח של +3.3V או +5V, בהתאם לדגם הספציפי. הוא מתוכנן לעבוד עם סיב חד-מודדי סטנדרטי של 9/125 מיקרומטר. יציאת ה-RF כוללת מחבר תואם SMA או מחבר 2.92 מ"מ, שניהם עם התאמת עכבה של 50 אוהם.
המודול LK-HSPD אטום הרמטית להגנה מפני גורמים סביבתיים, ובכך משפר את עמידותו ואמינותו. הוא מתהדר בעיצוב קל משקל, עם מסה של פחות מ-15 גרם, אידיאלי ליישומים בהם משקל הוא גורם קריטי. המודול מאושר בהתאם להנחיית הגבלת חומרים מסוכנים (RoHS) 2.0, המאשרת את עמידתו בתקנות סביבתיות ובטיחות מחמירות.
מפרט טכני
| דירוג מקסימלי אופייני ומוחלט | ||||
|---|---|---|---|---|
| פרמטר | סימ. | Typ | דֵרוּג | יחידה |
| טווח טמפרטורת אחסון | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| טווח טמפרטורות מארז ההפעלה | TC | 25 | 40- ～ 85+ | ℃ |
| מתח הטיה | VR | 3.3 או 5 | 2.8 ～ 5.25 | V |
| כוח קלט אופטי | אורן | +3 | +10 | dBm |
| כוח אופטי לשחיקה | PB | - | +13 | dBm |
| טמפרטורת הלחמת עופרת | Tp | 280（10 שניות） | 330（10 שניות） | ℃ |
| מאפיינים חשמליים/אופטיים (TC = 22 ± 3 ℃) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| פרמטר | סימ | מצב מבחן | ערכי פרמטרים | יחידה | ||||||
| טווח אורך גל | λ | - | 1000 ~ 1650 | nm | ||||||
| טווח תדרים | - | - | להקת C | X-Band | קו-בנד | Ku+-לְהִתְאַגֵד | K+-לְהִתְאַגֵד | PLUS | - | |
| רוחב פס של אותות קטן | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 8 | 0.3 ~ 12 | 0.8 ~ 18 | 2 ~ 22 | 2 ~ 30 | 0.3 ~ 18 | GHz | |
| תגובה | Re | VR , Pin= 1mW | λ = 1310 ננומטר | ≥ 0.85 | ≥ 0.85 | ≥ 0.8 | ≥ 0.75 | ≥ 0.75 | ≥ 0.75 | A / w |
| λ = 1550 ננומטר | ≥ 0.95 | ≥ 0.95 | ≥ 0.75 | ≥ 0.70 | ≥ 0.65 | ≥ 0.70 | ||||
| שטוחות משרעת | A | TC =-40 ~ +85 ℃ | ≤ ± 1.5 | ≤ ± 1.5 | ≤ ±1.5 | ≤ ± 2 | ≤ ± 2 | ≤ ± 1.5 | dB | |
| פלט VSWR | VSWR | - | ≤ 2 | ≤ 2 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | ≤ 2.5 | - | |
| מתח הטיה | VR | - | +3.3 | +3.3 | +3.3 | +3.3 | +5 | +5 | V | |
| מחבר RF | - | - | SMA | SMA | SMA | 2.92mm | 2.92mm | SMA | - | |
| עוצמה אופטית רוויה | Ps | VR , λ = 1550 ננומטר AC מווסת |
+7 | +7 | +7 | +7 | +7 | +10 | dBm | |
| זרם אפל | Id | VR | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | nA | |
| רוויה RF פלט כוח | שרבוט | - | -10 | dBm | ||||||
| עכבת מוצא | RL | - | 50 | Ω | ||||||
● עקומות תגובה אופייניות
(VR , λ=1550nm, TC =25ºC, Pin=0dBm)

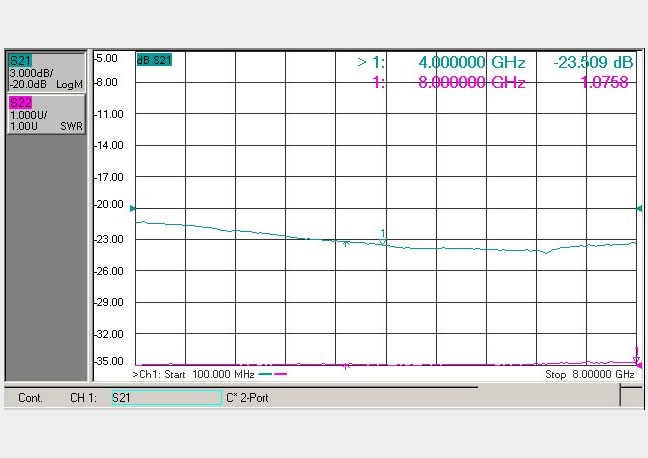

(איור 1 תגובת תדר של גלאי פוטואלקטרי בפס C)

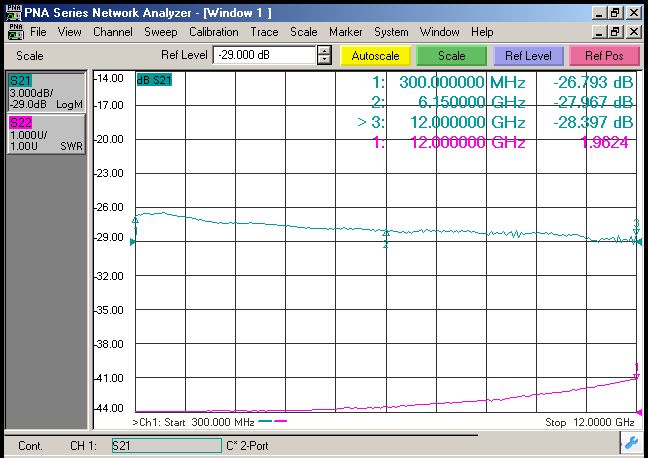

(איור 2 תגובת תדר גלאי פוטואלקטרי בפס X)

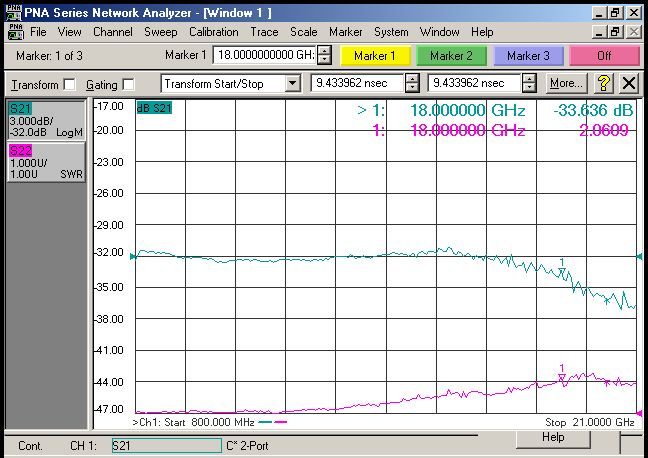

(איור 3 תגובת תדר של גלאי פוטואלקטרי בפס Ku)

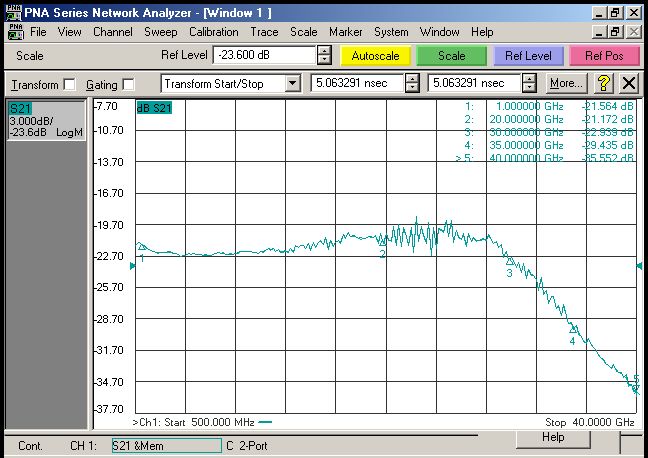

(איור 4 תגובת תדר גלאי פוטואלקטרי של פס K+)

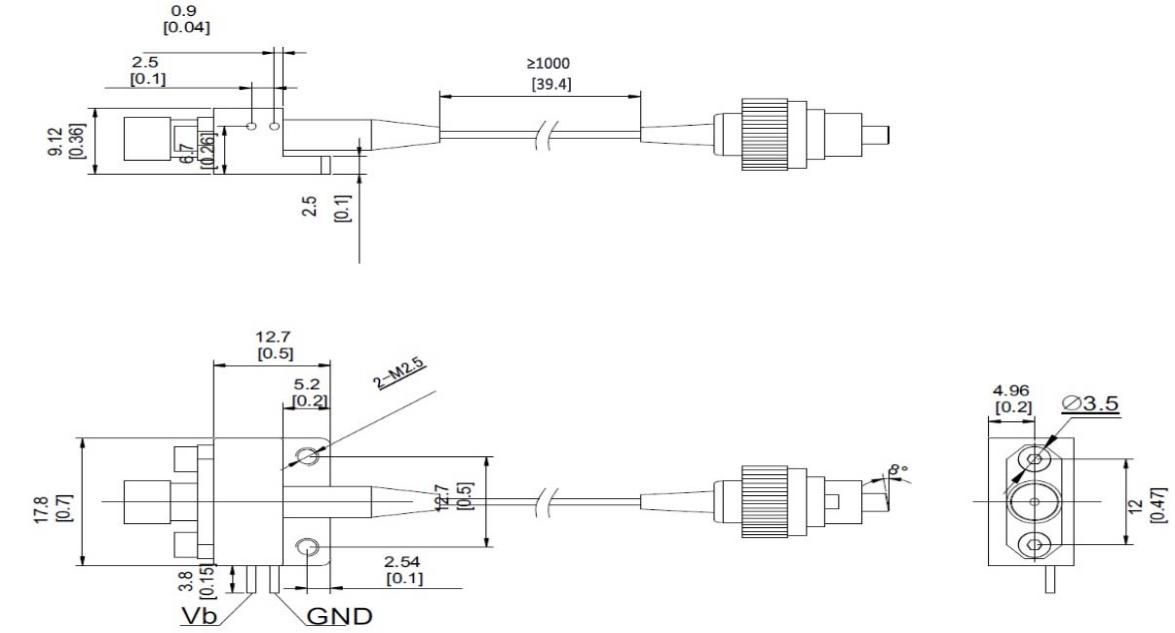

● מידות ופינים (יחידה: מ"מ [אינץ'])
מחבר RF: SMA או 2.92 מ"מ
● מידע על הזמנה
גיליון 1:
| קופונים | רוחב פס אנלוגי |
| C | 0.1 ～ 8GHz |
| X | 0.3 ～ 12 גיגה-הרץ |
| Ku | 0.8 ～ 18 גיגה-הרץ |
| Ku+ | 2 ～ 22 גיגה-הרץ |
| K+ | 2 ～ 30 גיגה-הרץ |
| בנוסף | 0.3 ～ 18 גיגה-הרץ |
גיליון 2:
| קופונים | סוג המחבר | הֶעָרָה |
| N | אין מחבר | צמת סיבים חד-מצביים 9/125 מיקרומטר |
| A | FC / APC | |
| P | FC / PC |
● אמצעי זהירות
רדיוס כיפוף הסיבים לא פחות מ-20 מ"מ למניעת נזק לסיבים.
ודא שפן צימוד הסיבים נקי לפני חיבורו למעגל האופטי.
נדרשת הגנה מתאימה מפני ESD באחסון, הובלה ושימוש.
ניתן להתאים אישית את כל גלאי הפוטו הסטנדרטיים שלנו למודולים!
יישומים
תקשורת סיבים אופטיים
עיבוד מידע מכ"ם
לוחמה אלקטרונית
בדיקת ומדידה של אותות במהירות גבוהה
אבטחה ומעקב
