LK-SSPD Mini-High Speed InGaAs Photodetector
- רוחב פס רחב, מהירות גבוהה
- תגובה גבוהה
- משולב Bias-T
- קלט רוויה גבוה
- מחבר SMA אטום הרמטית
- זרם כהה נמוך, יחס אות לרעש גבוה.
- גודל קטן.
תיאור המוצר
גלאי הפוטו-אלקטרוניקה המהיר LK-SSPD מתוכנן להתאים ליישומים דיגיטליים ואנלוגיים. מודול זה מצויד בפוטודיודה PIN InGaAs בעלת תגובת אורך גל של 1000 עד 1650 ננומטר, יחד עם האלקטרוניקה התואמת החיונית.
ה-LK-SSPD מסוגל להציע רוחב פס של 20 גיגה-הרץ. הוא פועל עם ספק כוח של +5 וולט ותואם לסיב חד-מצבי סטנדרטי של 9 / 125 מיקרומטר כקלט. פלט ה-RF משתמש במחבר תואם SMP המותאם לעכבה של 50 אוהם.
ה-LK-SSPD אטום הרמטית בתוך מארז קומפקטי ומשקלו פחות מ-8 גרם.
מפרט טכני
| דירוג מקסימלי אופייני ומוחלט | ||||
|---|---|---|---|---|
| פרמטר | סימ. | Typ | דֵרוּג | יחידה |
| טווח טמפרטורת אחסון | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| טווח טמפרטורות מארז ההפעלה | TC | 25 | -40 ~ +85 | ℃ |
| מתח הטיה | VR | +5 | +5 ～ +9 | V |
| כוח קלט אופטי | אורן | +3 | +10 | dBm |
| כוח אופטי לשחיקה | PB | - | +13 | dBm |
| טמפרטורת הלחמת עופרת | Tp | 280（10 שניות） | 330（10 שניות） | ℃ |
| מאפיינים חשמליים/אופטיים (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| פרמטר | סימ | מצב מבחן | ערכי פרמטרים | יחידה | |
| טווח אורך גל | λ | - | 1000 ~ 1650 | nm | |
| טווח תדרים | - | - | קו + בנד | - | |
| רוחב פס של אותות קטן | f-3dB | TC = 22 ± 3℃ | 0.3 ~ 20 | GHz | |
| תגובה | Re | VR5 וולט, Pin = 1mW | λ = 1310 ננומטר | ≥ 0.9 | A / w |
| λ = 1550 ננומטר | ≥ 0.85 | ||||
| שטוחות משרעת | A | TC =-45 ~ +85 ℃ | ≤ ± 2 | dB | |
| עוצמה אופטית רוויה | Ps | VR=5 וולט, λ = 1550 ננומטר AC מווסת |
+17 | dBm | |
| זרם אפל | Id | VR=+5v | ≤ 10 | nA | |
| רוויה RF פלט כוח | Pהַחוּצָה | - | -10 | dBm | |
| עכבת מוצא | RL | - | 50 | Ω | |
עקומות תגובה אופייניות

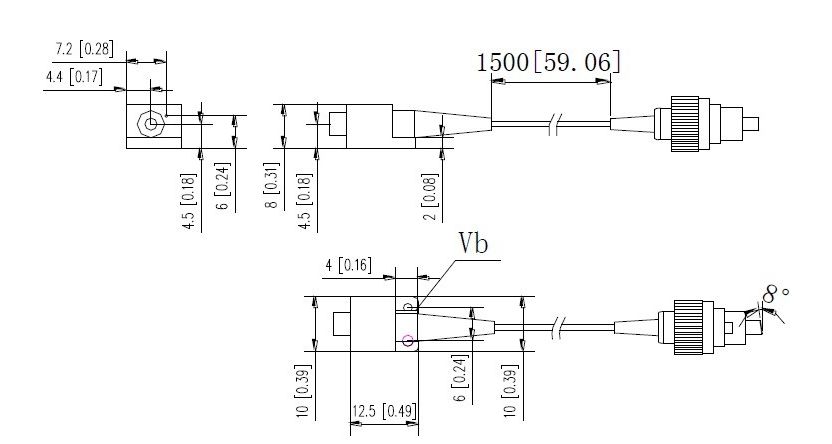

מידות ופינים (יחידה: מ"מ[אינץ'])
מחבר RF: SMP
מזמין מידע
גיליון 1:
| קופונים | רוחב פס אנלוגי |
| KU | 0.3 ～ 20GHz |
גיליון 2:
| קופונים | סוג המחבר | הֶעָרָה |
| N | אין מחבר | צמת סיבים חד-מצביים 9/125 מיקרומטר |
| A | FC / APC | |
| P | FC / מחשב |
אמצעי זהירות
רדיוס כיפוף הסיבים לא פחות מ-20 מ"מ למניעת נזק לסיבים.
ודא שפן צימוד הסיבים נקי לפני חיבורו למעגל האופטי.
נדרשת הגנה מתאימה מפני ESD באחסון, הובלה ושימוש.
ניתן להתאים אישית את כל גלאי הפוטו הסטנדרטיים שלנו למודולים!
יישומים
תקשורת סיבים אופטיים
עיבוד מידע מכ"ם
לוחמה אלקטרונית
בדיקת ומדידה של אותות במהירות גבוהה
אבטחה ומעקב
