LK-NYDMD DWDM מיקרוגל DFB מודול לייזר
- לייזר DFB עם אפנון ישיר
- טווח דינמי גבוה
- אורך גל: CWCM
- רוחב פס של 18 גיגה-הרץ
- זרם סף נמוך
- הספק תפוקה גבוה
- חבילת פרפר 7 פינים עם מחבר SMA
- טמפרטורת מארז הפעלה: -40 עד 70 ℃
- אמינות משופרת
תיאור המוצר
לייזר LK-NYDMD הוא לייזר משוב מבוזר מווסת ישירות (DFB) מעולה, שנועד לספק ביצועים יוצאי דופן בתקשורת סיבים אופטיים ליניארית עבור יישומים הדורשים רוחבי פס רחבים במיוחד. LK-NYDMD, המשמש כחלופה חדשנית למערכות כבלים קואקסיאליים מסורתיות, מצטיין בהעברת אותות בתדר גבוה של 12 גיגה-הרץ או 18 גיגה-הרץ.
על ידי שמירה על שלמות אות ה-RF בצורתו המקורית, לייזרים אלה משפרים משמעותית את אמינותן של רשתות תקשורת מיקרוגל. הודות לתכונות אלו, LK-NYDMD משפר באופן ניכר את איכות האות במגוון רחב של יישומים, כגון בקרת אנטנה מרחוק, טלמטריה, חלוקת אותות תזמון ויחוס, כמו גם מערכות מדידה וקווי השהייה.
ל-LK-NYDMD יש מבודד אופטי משולב, מצנן תרמו-אלקטרי (TEC), תרמיסטור, שבב דיודת לייזר ופוטודיודה לפקח, שכולם אטומים בתוך מארז פרפר חזק בעל 7 פינים כדי להבטיח הגנה הרמטית ולשמור על ביצועים שיא.
מפרט טכני
| דירוג מרבי מוחלט | ||||
|---|---|---|---|---|
| פרמטר | סמל | Min. | מקס. | יחידה |
| זרם קדימה של דיודת לייזר | If | - | 120 | mA |
| מתח הפוך של דיודה לייזר | V | - | 1 | V |
| כוח קדמי | Pf | - | 20 | dBm |
| מתח הפוך PD | V | - | 15 | V |
| זרם קדימה (PD) | Im | - | 2 | mA |
| טמפרטורת פעולה | To | -40 | +70 | מעלות צלזיוס |
| טמפרטורת אחסון | Ts | -55 | +85 | מעלות צלזיוס |
| אחסון לחות יחסית | Sr | - | 85 | % |
| מפרט אופטי וחשמלי (Tc=25°C) | |||||||
|---|---|---|---|---|---|---|---|
| פרמטר | סמל | מצב מבחן | מינימום | Typ | מקסימום | יחידות | הערות |
| אורך גל | λ | IF = אניOP, T = TOP | DWDM (ITU) 1550 - |
nm | |||
| תדר | - | אפשרות X | 0.1 | - | 12 | GHz | - |
| אפשרות קו | 1 | - | 18 | ||||
| כוח פלט אופטי | P | IF=Iop | - | 10 | - | mW | 1 |
| זרם Thershold | Ith | λ=1550 ננומטר | - | - | 10 | mA | - |
| מבצע הנוכחי | Iop | λ=1550 ננומטר | - | 55 | 100 | mA | - |
| מתח מבצע | Vop | λ=1550 ננומטר | - | 1.5 | 2.5 | V | - |
| יעילות שיפוע | SE | - | 0.2 | - | - | W / A | - |
| יחס דיכוי מצב צד | SMSR | λ=1550 ננומטר, אניF=Iop | 30 | - | - | dB | - |
| רעש עוצמתי | RIN | - | -150 | -130 | dB / הרץ | - | |
| רוחב פס (-3dB,I=60mA) | S21 | אפשרות X | - | 12 | - | GHz | - |
| אפשרות קו | - | 18 | - | ||||
| תשואת הפסד | VSWR | אפשרות X | - | - | 2 | dB | - |
| אפשרות קו | - | - | 2.2 | ||||
| כניסת דחיסה של 1 dB | - | 15 | - | - | dBm | - | |
| התנגדות תרמיסטור | Rth | @ 25 מעלות צלזיוס | - | 10 | - | קוהם | - |
| זרם TEC | It | - | - | - | 1.2 | A | 2 |
| מתח TEC | Vt | - | - | 2.5 | V | 2 | |
| קיבול (PD) | Ct | - | - | 20 | pF | - | |
| ניטור זרם | Im | - | 0.10 | - | 2.0 | mA | - |
| זרם כהה (PD) | Id | - | - | 50 | nA | - | |
הערות:כל שבבי הלייזר מגיעים מוופלים (wafers) שאושרו באמצעות אצווה מייצגת של התקנים שחייבים להשיג תפוקה מקובלת לצורך צריבה (burn-in).
1. טמפרטורת לייזר מוגדרת ל-25℃, זרם הטיה ב-55mA
2. טמפרטורת מארז פעולה -40~70℃

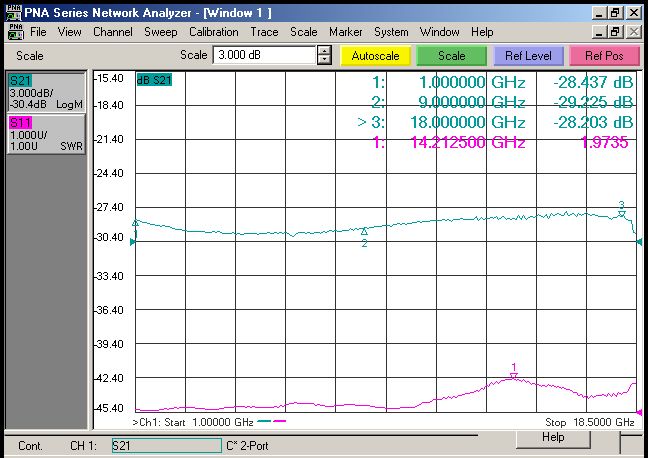

● נתונים אופייניים
(λ=1550nm, TC=25 ℃)
(איור 1 נתוני S11 ו-S22 בפס X)
(איור 2 נתוני Ku-Band S11 ו-S22)

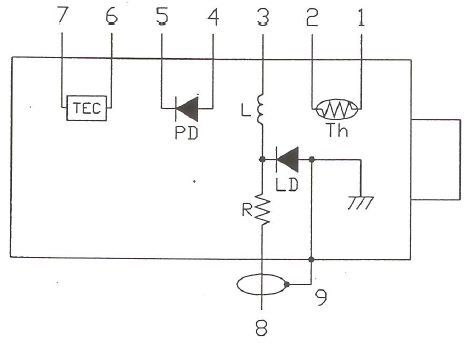

● סכמת חשמל
| עוֹפֶרֶת# | פונקציה |
| 1 | thermistor |
| 2 | thermistor |
| 3 | LD-(הטיה) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Cooler+ |
| 7 | מְצַנֵן- |
| 8 | LD-(RF) |
| 9 | קרקע |

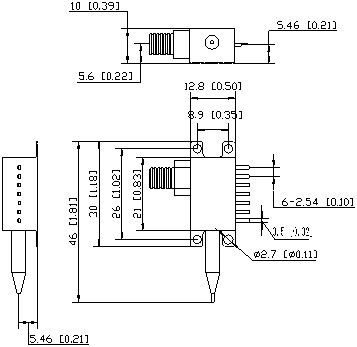

● שרטוטי קווי מתאר (יחידה: מ"מ[אינץ'])
מחבר RF: SMA
● מידע על הזמנה
גיליון 1:
| קופונים | תיאור |
| DM | מארז פרפר DWDM (ריבוב חלוקת אורך גל צפוף) עם 7 פינים |
גיליון 2:
| קופונים | רוחב פס אנלוגי |
| X | 0.1 ～ 12 גיגה-הרץ |
| Ku | 1 ～ 18 גיגה-הרץ |
גיליון 3:
| ערוץ | תדר (THz) | אורך גל מרכזי (ננומטר) | ערוץ | תדר (THz) | אורך גל מרכזי (ננומטר) | |
| C01 | כל אורך גל מותאם אישית רצוי | C37 | 193.7 | 1547.72 | ||
| C02 | לא ITU, 1547 ננומטר - 1560 ננומטר | C38 | 193.8 | 1546.92 | ||
| C03 | לא ITU, 1557 ננומטר - 1560 ננומטר | C39 | 193.9 | 1546.12 | ||
| C04 | לא ITU, 1530 ננומטר - 1560 ננומטר | C40 | 194 | 1545.32 | ||
| C15 | 191.5 | 1565.50 | C41 | 194.1 | 1544.53 | |
| C16 | 191.6 | 1564.68 | C42 | 194.2 | 1543.73 | |
| C17 | 191.7 | 1563.86 | C43 | 194.3 | 1542.94 | |
| C18 | 191.8 | 1563.05 | C44 | 194.4 | 1542.14 | |
| C19 | 191.9 | 1562.23 | C45 | 194.5 | 1541.35 | |
| C20 | 192 | 1561.41 | C46 | 194.6 | 1540.56 | |
| C21 | 192.1 | 1560.61 | C47 | 194.7 | 1539.77 | |
| C22 | 192.2 | 1559.79 | C48 | 194.8 | 1538.98 | |
| C23 | 192.3 | 1558.98 | C49 | 194.9 | 1538.19 | |
| C24 | 192.4 | 1558.17 | C50 | 195 | 1537.4 | |
| C25 | 192.5 | 1557.36 | C51 | 195.1 | 1536.61 | |
| C26 | 192.6 | 1556.55 | C52 | 195.2 | 1535.82 | |
| C27 | 192.7 | 1555.75 | C53 | 195.3 | 1535.04 | |
| C28 | 192.8 | 1554.94 | C54 | 195.4 | 1534.25 | |
| C29 | 192.9 | 1554.13 | C55 | 195.5 | 1533.47 | |
| C30 | 193 | 1553.33 | C56 | 195.6 | 1532.68 | |
| C31 | 193.1 | 1552.52 | C57 | 195.7 | 1531.9 | |
| C32 | 193.2 | 1551.72 | C58 | 195.8 | 1531.12 | |
| C33 | 193.3 | 1550.92 | C59 | 195.9 | 1530.33 | |
| C34 | 193.4 | 1550.12 | C60 | 196 | 1529.55 | |
| C35 | 193.5 | 1549.32 | C61 | 196.1 | 1528.77 | |
| C36 | 193.6 | 1548.51 | C62 | 196.2 | 1527.99 | |
גיליון 4:
| קופונים | סוג המחבר | הֶעָרָה |
| A | FC / APC | צמת סיבים חד-מצביים 9/125 מיקרון, 0.9 מ"מ, אורך 1 מטר |
| S | SC / APC | |
| N | אין מחבר |
● אמצעי זהירות
רדיוס כיפוף הסיבים לא פחות מ-20 מ"מ למניעת נזק לסיבים.
ודא שפן צימוד הסיבים נקי לפני חיבורו למעגל האופטי.
נדרשת הגנה מתאימה מפני ESD באחסון, הובלה ושימוש.
יישומים
תקשורת נתונים במהירות גבוהה
שלט רחוק של אנטנה
רשתות סלולר ו-PCS
שידור RF אנלוגי מקשר
תקשורת צבאית
מעקב, טלמטריה ובקרה
מערכות טלמטריה
מערכות צבא והגנה
