LK-D-SS-06-T סדרת קו השהיה אופטי וסימולטור אופטי
- רוחב פס עד 6.5GHz
- טווח דינמי גבוה
- יישום טמפרטורה רחב
- תגובת אמפליטודה נמוכה
- עיכובי זמן מותאמים אישית
תיאור המוצר
סדרת LK-D-SS-06-T, קו העיכוב האופטי והסימולטור האופטי, ממנפים את טכנולוגיית המיקרוגל-פוטוניקה המתקדמת, מתוכננים לספק ביצועים יוצאי דופן ביישומים כגון בדיקות מכ"ם, עיבוד אותות, פעולות מערך אנטנות פאזה, סימולציית אנטנות ובדיקת רעש פאזה. מערכת מתקדמת זו מסוגלת לפעול על פני כל רוחב הפס P/L/S/C עם אובדן הכנסה מינימלי, מה שמבטיח טווח דינמי גבוה ובידוד אלקטרומגנטי חזק. היא תומכת גם באותות מעבר משולשים שאינם ניתנים למדידה, תכונה המייחדת אותה בתחום עיבוד אותות אופטי ומיקרוגל בדיוק גבוה.
מפרט טכני
מאפיינים חשמליים/אופטיים
| פרמטר | ערכי פרמטרים | יחידה | הֶעָרָה | ||
| מינימום | טיפוסי | מקסימום | |||
| טווח תדרים | 0.1 | - | 6.5 | GHz | |
| שטוחות משרעת | - | ± 2 | ± 2.5 | dB | |
| עיקוב זמן | 0.01 | - | 150 | us | אישית |
| דיוק עיכוב | 5-‰ | - | +5‰ | - | |
| פסד הוספה | 0 | 10 | 20 | dB | אישית |
| קלט VSWR | - | 1.5 | 2 | - | |
| פלט VSWR | - | 1.5 | 2 | - | |
| עכבה | - | 50 | - | Ω | |
| כניסת דחיסה של 1 dB | - | +10 | +15 | dBm | |
| יחס דחיית אותות מזויפים | 60 | - | - | dBc | |
| ספרת רעש | - | 40 | 50 | dB | 5us, 25℃ |
| הפעל טמפרטורה | -55 | - | +85 | ℃ | ראה מידע על הזמנה |
| טמפרטורת אחסון | -55 | - | +85 | ℃ | |
| עיכוב יחסי לעומת טמפרטורה | - | - | 7 | ppm/℃ | |
| אובדן הכנסה לעומת טמפרטורה | - | 3 | 6 | % / ℃ | |
תיאור המחבר וספק הכוח
| אורן | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| מתח | NC | GND | + 12V | NC |
| דירוג נוכחי | - | - | 0.15 | - |
| מקס הנוכחי | 1 |

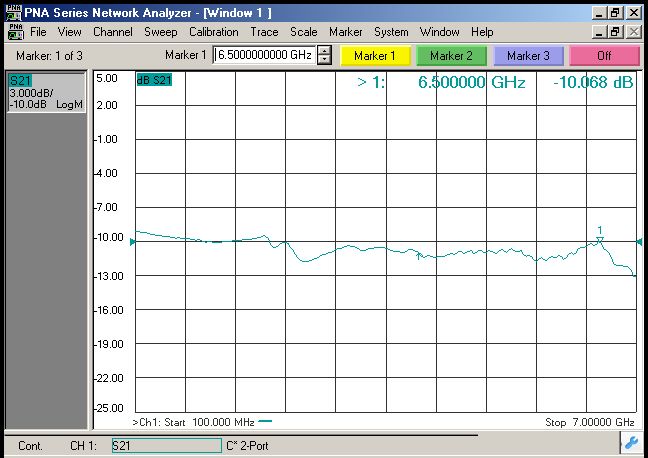

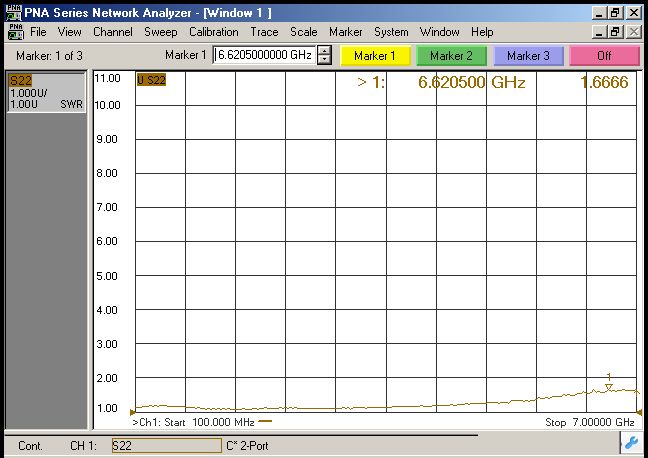

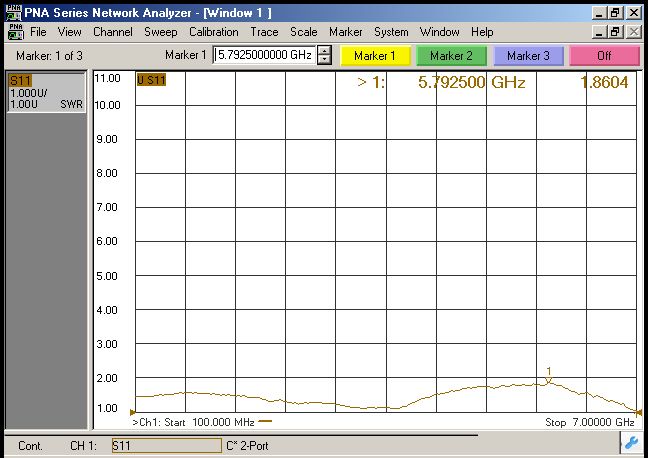

עקומות תגובה אופייניות (25 ℃)

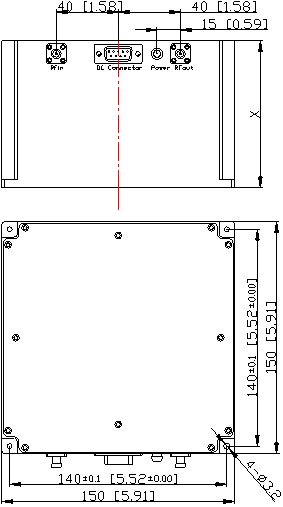

מידות ופינים (יחידה: מ"מ[אינץ'])
מחבר RF: SMA-K (מותאם אישית)
מחבר DC: DE-9PS (מותאם אישית)
| סוג המוצר | LK-D-SS-06-TG | הֶעָרָה | |||||
| עיכוב זמן (ארה"ב) | 8 | 20 | 35 | 50 | 60 | 80 | תֶקֶן |
| X (מ"מ) | 37 | 50 | 65 | 80 | 90 | 110 | |
| סוג המוצר | LK-D-SS-06-TP | הֶעָרָה | |||||
| עיכוב זמן (ארה"ב) | 8 | 35 | 60 | 80 | 110 | 150 | קוֹמפָּקטִי |
| X (מ"מ) | 20 | 45 | 55 | 65 | 78 | 95 | |
מזמין מידע
| סוג המוצר | מארזים | רמות איכות | הפעל טמפרטורה | טמפרטורת אחסון |
| LK-D-SS-06-TGI | תֶקֶן | ברמה תעשייתית | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TGM | בינוני-דרגה | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TGS | דרגה מיוחדת | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ | |
| LK-D-SS-06-TPI | קוֹמפָּקטִי | ברמה תעשייתית | -20 ℃ ~ 70 ℃ | -40 ℃ ~ 80 ℃ |
| LK-D-SS-06-TPM | בינוני-דרגה | -40 ℃ ~ 70 ℃ | -50 ℃ ~ 80 ℃ | |
| LK-D-SS-06-TPS | דרגה מיוחדת | -55 ℃ ~ 85 ℃ | -55 ℃ ~ 85 ℃ |
יישומים
בדיקת/כיול מכ"ם
עיבוד אות
מלחמה אלקטרונית
אנטנת מערך פאזה
סימולציית אנטנה
