LK-HSPD-Ku-CM High Speed InGaAs Photodetector
- רוחב פס רחב, מהירות גבוהה
- משולב Bias-T
- מצומד AC
- מחבר SMA אטום הרמטית
- זרם כהה נמוך, יחס אות לרעש גבוה.
- גודל קטן.
תיאור המוצר
מודול גלאי מהיר LK-HSPD-Ku-CM הוא משדר-מקלט אופטו-אלקטרוני מתוחכם, שתוכנן בקפידה כדי להתאים ליישומי עיבוד אותות דיגיטליים ואנלוגיים כאחד. מודול זה מצויד בפוטודיודה PIN InGaAs, המתגאה בטווח תגובה ספקטרלי של 1250 עד 1650 ננומטר, כולל את האלקטרוניקה התואמת החיונית הנדרשת ליישור ועיבוד אותות אופטימליים.
המודול LK-HSPD-Ku-CM מסוגל לספק רוחב פס של 18 ג'יגה-הרץ, מה שהופך אותו למתאים במיוחד לתקשורת נתונים במהירות גבוהה. המודול מופעל על ידי ספק כוח של +5 וולט, מה שמבטיח פעולה אמינה וקלות שילוב עם מערכות חשמל קיימות. הוא עומד בתקנים עבור כניסות סיבים אופטיים חד-מצביים מסוג 9/125 מיקרומטר, מה שמקל על תאימות עם תשתית סיבים אופטיים קיימה. יציאת תדר הרדיו (RF) מצוידת במחבר תואם SMA, המותאם בקפידה לעכבה של 50 אוהם כדי להבטיח התפשטות אות יעילה והחזרה מינימלית.
המודול LK-HSPD-Ku-CM בנוי בתהליך איטום הרמטי, המספק הגנה סביבתית חזקה ומשפר את עמידותו כנגד לחות, אבק ומזהמים פוטנציאליים אחרים, ובכך מבטיח יציבות וביצועים לטווח ארוך.
מפרט טכני
| דירוג מקסימלי אופייני ומוחלט | ||||
|---|---|---|---|---|
| פרמטר | סימ. | Typ | דֵרוּג | יחידה |
| טווח טמפרטורת אחסון | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| טווח טמפרטורות מארז ההפעלה | TC | 25 | 40- ～ 85+ | ℃ |
| מתח הטיה | VR | 5 | 4.75- ～ 5.25+ | V |
| כוח קלט אופטי | אורן | +10 | +13 | dBm |
| כוח אופטי לשחיקה | PB | - | +16 | dBm |
| טמפרטורת הלחמת עופרת | Tp | 280（10 שניות） | 330（10 שניות） | ℃ |
| מאפיינים חשמליים/אופטיים (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| פרמטר | סימ | מצב מבחן | ערכי פרמטרים | יחידה | |
| טווח אורך גל | λ | - | 1000 ~ 1650 | nm | |
| טווח תדרים | - | - | קו-בנד | - | |
| רוחב פס של אותות קטן | f-3dB | TC= 22 ± 3℃ | 0.1 ~ 18 | GHz | |
| תגובה | Re | VR, Pin= 1mW | λ = 1310 ננומטר | ≥ 0.75 | A / w |
| λ = 1550 ננומטר | ≥ 0.7 | ||||
| שטוחות משרעת | A | TC =-40 ~ +85 ℃ | ≤ ±1.5 | dB | |
| פלט VSWR | VSWR | - | ≤ 2.5 | - | |
| מתח הטיה | VR | - | +5 | V | |
| מחבר RF | - | - | SMA | - | |
| עוצמה אופטית רוויה | Ps | VR, λ = 1550 ננומטר AC מווסת |
+13 | dBm | |
| זרם אפל | Id | VR | ≤ 10 | nA | |
| רוויה RF פלט כוח | שרבוט | - | -10 | dBm | |
| עכבת מוצא | RL | - | 50 | Ω | |
● עקומות תגובה אופייניות
(VR, λ=1550nm, TC =25ºC, Pin=0dBm)

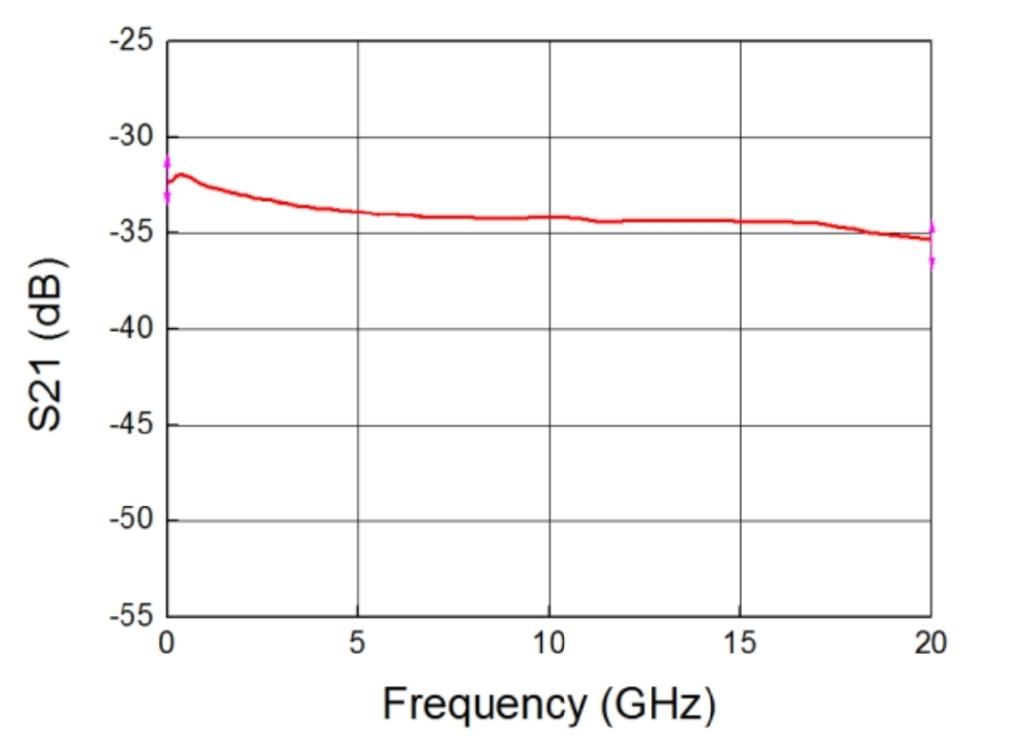

(איור 1 תגובת תדר של גלאי פוטואלקטרי בפס Ku)
● מידות ופינים (יחידה: מ"מ [אינץ'])
מחבר RF: SMA
הערה: זוהי גרסה 1.1. בהשוואה לגרסה שנשלחה ללקוח ב-14 באפריל 2023, המידות הכלליות השתנו למעט סיב הזנב.
● מידע על הזמנה
גיליון 1:
| קופונים | רוחב פס אנלוגי |
| Ku | 0.1 ～ 18 גיגה-הרץ |
גיליון 2:
| קופונים | הֶעָרָה |
| CM | אישית |
גיליון 3:
| קופונים | סוג המחבר | הֶעָרָה |
| N | אין מחבר | צמת סיבים חד-מצביים 9/125 מיקרומטר |
| A | FC / APC | |
| P | FC / PC |
● אמצעי זהירות
רדיוס כיפוף הסיבים לא פחות מ-20 מ"מ למניעת נזק לסיבים.
ודא שפן צימוד הסיבים נקי לפני חיבורו למעגל האופטי.
נדרשת הגנה מתאימה מפני ESD באחסון, הובלה ושימוש.
ניתן להתאים אישית את כל גלאי הפוטו הסטנדרטיים שלנו למודולים!
יישומים
תקשורת סיבים אופטיים
עיבוד מידע מכ"ם
לוחמה אלקטרונית
בדיקת ומדידה של אותות במהירות גבוהה
אבטחה ומעקב
